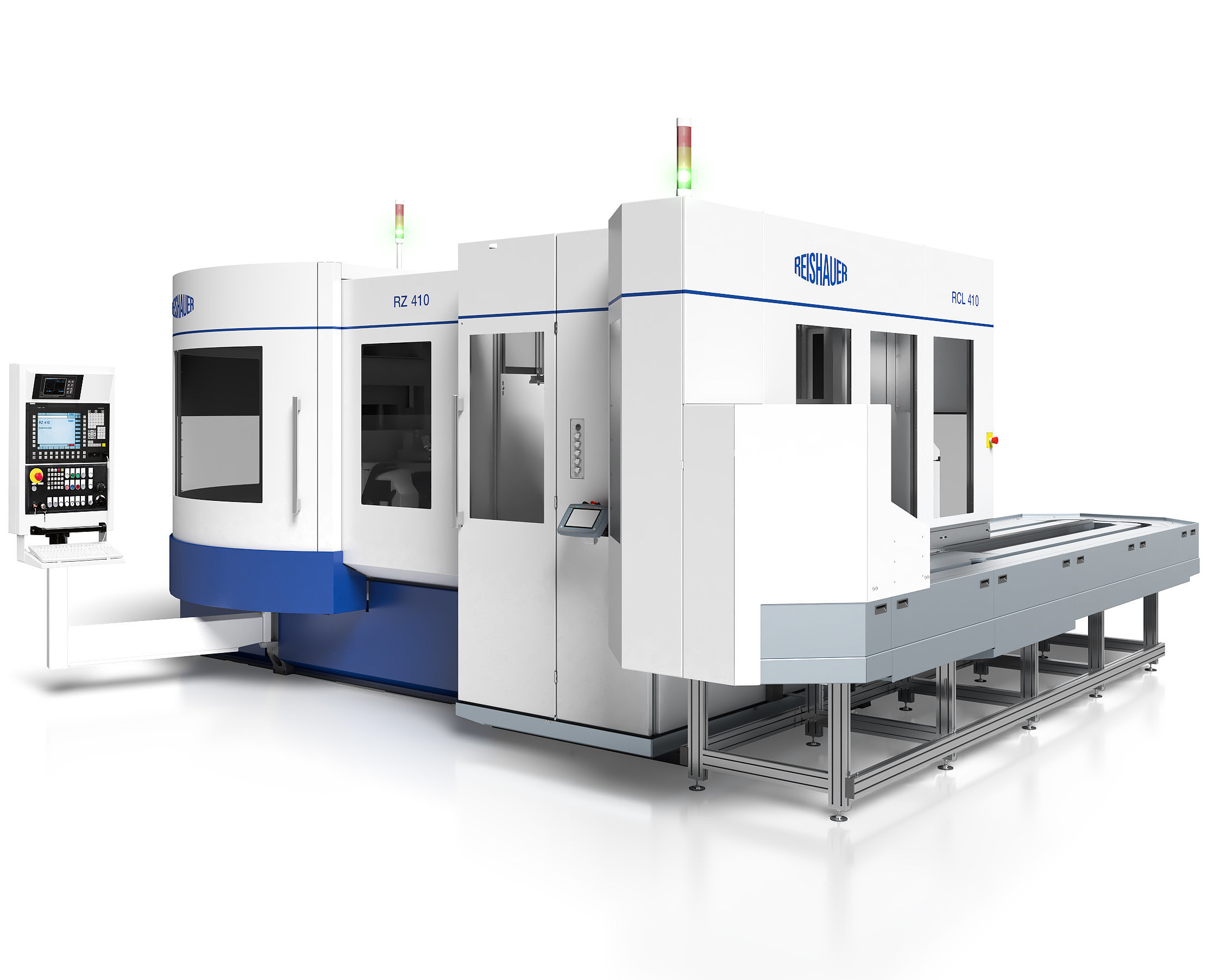

Ladersystem Reishauer RCL 410

Kompaktes Ladersystem bis 410 mm Werkstückdurchmesser

Als optimale Ergänzung erweitert der Reishauer RCL 410 das Laderportfolio um eine kompakte Variante für die Reishauer Universalmaschinen des Typs RZ 410. Auch für die grösseren Maschinen RZ 550 und RZ 1000 ist der Lader grundsätzlich geeignet.

Downloads
Anfrage

Unsere Kunden stellen hohe Ansprüche an die Automatisierungstechnik – insbesondere Geschwindigkeit, Effizienz und Kompaktheit stehen im Fokus. Aus diesem Grund zeichnet sich unsere RCL-Linie durch schnelle Lade- und kurze Rüstzeiten aus, was insbesondere bei regelmässig wiederkehrender Klein- und Mittelserienfertigung entscheidende Vorteile bringt.

Der Reishauer RCL 410 bietet:
  • Anbindungsmöglichkeit an die Reishauer Universalmaschinen des Typs RZ 410
  • Einzel- oder Doppelgreiferanordnung (ab etwa Q4 2025)
  • Bedienerfreundlichkeit durch halbautomatisches, intuitives Werkstück-Teaching
  • Kurze Rüstzeiten durch abspeicherbare Werkstückprogramme
  • Komplett werkzeugloses Umrüsten
  • Geringen Platzbedarf von etwa 12.5 m ² mit Standard-Bandspeicher
  • Optimal integrierte Bandspeicher, Erweiterungen lieferbar
  • Geringen Wartungsaufwand
  • Swiss Made
Standardausrüstung
C-Achse: Planetengetriebe, Synchron-Motor, Schwenkarm mit Greifer
Y-Achse: Linearführung, Zahnriemen, Planetengetriebe, Synchron-Motor
Z-Achse: Linearführungen, Kugelumlaufspindel, Synchron-Motor
Zentralschmierung mit Öltank
Integrierter Bandspeicher
Peripherie: Schaltschrank, Verschalungen, Ölwanne, Nivellierelemente
Schnittstellen: ProfiNet und Multipol Kommunikation
Fernwartung
Arbeitsbereich
* Doppelgreifer vorauss. ab Q4 2025 lieferbar.
Werkstückdurchmesser bis zu
410 mm
Werkstückhöhe max.
600 mm
Greifer
einfach / doppelt *
Werkstückgewicht max.
1 x 50 kg / 2 x 25 kg *
Bandspeicher-Gesamtlast max.
1000 kg
Gewicht
3100 kg
CNC-Steuerung / Software
PLC: Siemens S7-1500
HMI: Siemens SIMATIC HMI KTP 700 F
Optionen
Technische Änderungen vorbehalten
Schleuderstation
Werkstückerkennung mittels Konturmasken
Werkstücke stapeln
Integration von Fremdbandspeicher
Verkettung mit Drittsystemen (Robotik)
Kamerasysteme
